GC1267F单相全波风扇电机预驱动器芯片详解

芯片概述

GC1267F是单相双极驱动电机预驱动器，具有PWM调速功能，适用于需要大流量和大电流的服务器风扇及消费电器风扇驱动。

主要特性

• 驱动方式：单相全波驱动

• 调速控制：支持外部PWM输入调速

• 保护功能：内置电流限制、堵转保护、自动复位和热关断电路

• 其他功能：FG转速检测输出、软启动设置、最低转速设置

关键参数

参数	数值	单位
工作电压	5.5-16	V
最大输出电流	20	mA
工作温度	-40~100	°C
PWM振荡频率	30	kHz
封装类型	SSOP16	-

典型应用

• CPU/VGA散热风扇

• 服务器冷却系统

• 工业设备

• 自动售货机

封装信息

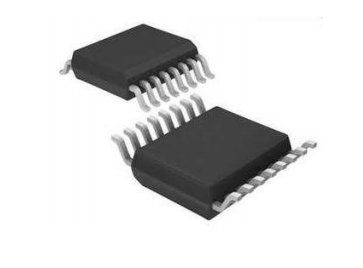

采用SSOP16封装，尺寸为4.9mm×6.0mm（典型值），引脚间距0.635mm。

总结

GC1267F以其高效的驱动性能和丰富的保护功能，成为风扇电机驱动领域的理想选择，特别适合对可靠性和调速性能要求较高的应用场景。
