虚拟地址空间布局架构

一、内存管理架构

1.Linux内核整体架构以及子系统

内存管理子系统架构分为用户空间、内核空间及硬件部分 3 个层面：

1. 用户空间：应用程序使用malloc()申请内存资源，通过free()释放内存资源。
2. 内核空间：内核是操作系统的一部分，始终驻留内存。内核空间为内核保留，不允许应用程序读写该区域内容或直接调用内核代码定义的函数。
3. 硬件：处理器包含内存管理单元（Memory Management Unit, MMU）部件，负责将虚拟地址转换为物理地址。

Linux内核只是操作系统当中的一部分，对下管理所有硬件设备；对上通过系统调用向Library Routine或者其他应用程序提供API接口。

1. 用户空间
   相当于应用程序使用 malloc() 申请内存，通过 free() 释放内存。malloc()/free() 是 glibc 库的内存分配器 ptmalloc 提供的接口，ptmalloc 使用系统调用 brk 或 mmap 向内核以页为单位申请内存，再分成小内存块分配给对应应用程序。

2. 内核空间

• 虚拟内存管理：负责从进程虚拟地址空间分配虚拟页，sys_brk 扩大或收缩堆，sys_mmap 在内存映射区域分配虚拟页，sys_munmap 释放虚拟页。页分配器（伙伴分配器）负责分配物理页。
• 扩展功能：不连续页分配器提供 vmalloc（分配内存）和 vfree（释放内存）接口。内存碎片化时，可申请不连续物理页并映射到连续虚拟页（虚拟地址连续，物理地址不连续）。
• 内存控制：内存控制组控制进程内存资源；内存碎片化时，通过迁移整理碎片以获取连续物理页；内存不足时，页回收负责回收物理页。

        3.硬件MMU 包含页表缓存，保存最近使用的页表映射，避免虚拟地址转物理地址时频繁查询内存页表。为解决处理器与内存速度不匹配问题，增加缓存：一级缓存分数据缓存和指令缓存，二级缓存协调一级缓存与内存的工作效率。

2.系统调用视图

 【代码案例】

sbrk.c

#include<stdio.h>
#include<stdlib.h>
#include<unistd.h>

#define MAX 1024

int main(int argc,char *argv[]){
    int *p = sbrk(0);
    int *old = p;
    printf("old: %p\n",old);

    p = sbrk(MAX * MAX);
    if(p == (void *)(-1)){
        perror("sbrk error.\n");
    }

    printf("old: %p\tp = %p\n",p,old);

    int *new = sbrk(0);
    printf("new: %p\n",new);

    printf("\npid = %d\n\n",getpid());

    while(1){
        sleep(1);
    }

    sbrk(-MAX * MAX);

    return 0;
}

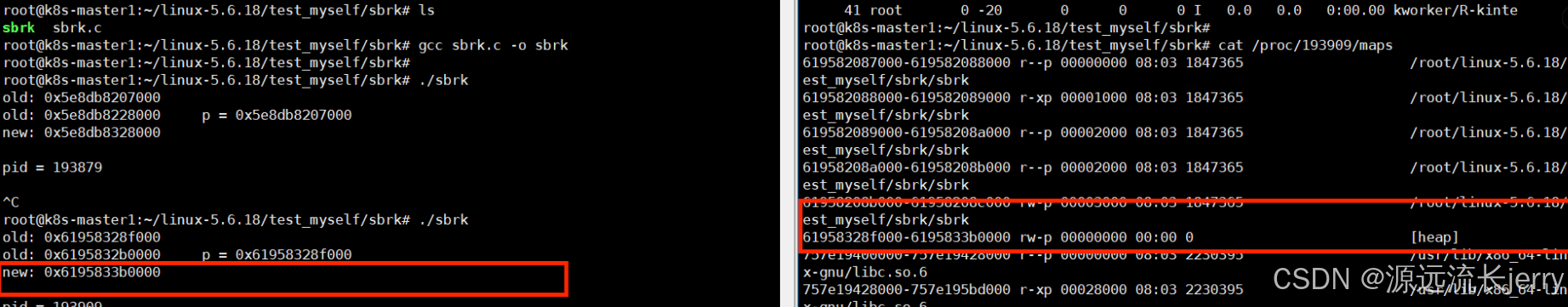

运行结果：

二、虚拟地址空间布局架构

        因为目前应用程序没有那么大的内存需求，所以 ARM64 处理器不支持完全的 64 位虚拟地址。

        在 ARM64 架构的 Linux 内核中，内核虚拟地址和用户虚拟地址的宽度相同。

        所有进程共享内核虚拟地址空间，每个进程有独立的用户虚拟地址空间，同一个线程组的用户线程共享用户虚拟地址空间，内核线程没有用户虚拟地址空间。

1.用户虚拟地址空间划分

        进程的用户虚拟空间起始地址是 0，长度由处理器架构定义的宏TASK_SIZE决定。以 ARM64 架构定义的TASK_SIZE为例：

• 32 位用户空间程序：TASK_SIZE取值为TASK_SIZE_32，即0x100000000（等同于 4GB）。
• 64 位用户空间程序：TASK_SIZE取值为TASK_SIZE_64，即2^VA_BITS字节。

VA_BITS 是编译内核的时候选择的虚拟地址位数。

进程的用户虚拟地址空间包含区域：

• 代码段、数据段、未初始化数据段；
• 动态库的代码段、数据段和未初始化数据段；
• 存放动态生成的数据的堆；
• 存放局部变量和实现函数调用的栈；
• 把文件区间映射到虚拟地址空间的内存映射区域；
• 存放在栈底部的环境变量和参数字符串。

         Linux内核使用内存描述符mm_struct，描述进程的用户虚拟地址空间，内核源码分析如下：

        一个进程的虚拟地址空间主要由两个数据结构描述：

• mm_struct：最高层次结构，描述一个进程整个虚拟地址空间，每个进程只有一个，在进程的task_struct结构中有专门指针指向它，是对整个用户空间的描述。
• vm_area_struct：较高层次结构，描述虚拟地址空间的一个区间（虚拟区）。

1. 进程基本组成部分对应的 vm_area_struct 节点数量
   一个典型进程至少有几个 vm_area_struct 节点描述不同内存区域：
   1. 代码段，进程可执行代码部分通常由一个 vm_area_struct 描述，包含程序机器指令，起始地址是代码在虚拟内存的加载位置，结束地址是代码段末尾下一字节地址，且区域通常只读可执行。
   2. 数据段，已初始化全局变量和静态变量所在数据段由一个 vm_area_struct 描述，用于存储程序运行需使用的固定数据，属性可读写。
   3. BSS 段（未初始化数据段），未初始化全局变量和静态变量所在 BSS 段对应一个 vm_area_struct，程序启动时初始化为零，可读写。
   4. 堆，进程堆空间由一个或多个 vm_area_struct 描述，用于动态内存分配，随 malloc 和 free 操作，堆大小和位置变化，对应 vm_area_struct 也更新。
   5. 栈，栈区域由一个 vm_area_struct 描述，存储函数调用相关信息（如局部变量、函数参数、返回地址等），大小和位置随函数调用返回动态变化。
2. 共享库和内存映射引入的额外 vm_area_struct 节点
   若进程使用共享库，每个共享库在虚拟内存的映射区域有一个 vm_area_struct，共享库代码和数据部分分别对应 vm_area_struct，描述其在虚拟内存的位置、大小、权限等信息。进程通过 mmap 系统调用将文件或设备内存映射到虚拟地址空间时，每个映射区域有一个 vm_area_struct。例如，映射配置文件到进程虚拟内存，该区域由 vm_area_struct 管理。
3. 具体数量因程序而异
   简单程序（如仅含基本代码段、数据段和栈的小程序）可能只有 3 - 5 个 vm_area_struct 节点。复杂大型程序（使用大量共享库、复杂内存映射操作，如数据库程序、大型图形处理软件等）可能有几十个甚至上百个 vm_area_struct 节点，用于精细管理程序在虚拟内存空间的各种不同区域，满足复杂内存需求和功能实

2.内核地址空间布局

        ARM64处理器架构内核地址空间布局如下：

1. 线性映射区域

• 功能：直接映射物理内存，虚拟地址与物理地址存在一一对应关系（虚拟地址连续，物理地址也连续）。
• 作用：内核可通过该区域快速访问物理内存，适用于需要直接操作内存的场景，如内存分配与管理。

2. vmemmap 区域

• 功能：存储内存页的元数据（如页的使用状态、引用计数等）。
• 作用：为内核内存管理系统（如页分配器）提供数据支持，用于跟踪和管理物理内存页。

3. 2MB 间隙

• 功能：作为隔离带，分隔不同功能区域。
• 作用：避免相邻区域地址重叠，增强内核地址空间布局的稳定性，防止不同模块间的地址冲突。

4. PCI I/O 区域（16MB）

• 功能：映射 PCI 设备的寄存器和内存空间。
• 作用：内核通过该区域与 PCI 设备进行交互，实现对硬件设备的配置和数据读写。

5. 固定映射区域

• 功能：使用固定虚拟地址映射特定物理资源（如特定硬件寄存器、高端内存等）。
• 作用：确保内核以固定地址访问关键资源，提升访问效率，适用于对地址敏感的场景。

6. vmalloc 区域

• 组成：包含间隙、内核镜像、内核模块区域。
  • 间隙：隔离不同子区域，保证地址空间布局的规范性。
  • 内核镜像：存放内核代码和初始化数据，是内核运行的基础。
  • 内核模块区域（128MB）：动态加载内核模块（如驱动程序），扩展内核功能。
• 作用：vmalloc用于分配物理地址不连续但虚拟地址连续的内存，满足内核非连续内存的映射需求。

7. KASAN 影子区域

• 功能：存储内存访问的 “影子数据”，记录内存区域的访问权限、状态等信息。
• 作用：配合内核地址消毒剂（KASAN）检测内存越界、使用已释放内存等错误，辅助调试内存相关问题。
